IEC60711 이어 시뮬레이터 TYPE2128 / TYPE2128E
관리자 |
2015.08.05 16:57 |
조회 3342
이어 시뮬레이터 TYPE 2128은 IEC 60711을 준수 삽입형 이어폰의 음압 주파수 특성의 측정에 사용합니다. 외이도 · 고막의 특성을 모의하고 있기 때문에 인체에 장착 한 경우에 가장 가까운 상태에서의 측정이 가능합니다. 아 코르의 1/2 음압 마이크 내장 TYPE 7013에서 커플러 - 마이크의 조합에 의해 개별적으로 교정되어 있습니다. TYPE 2128 표준의 프리 앰프 TYPE 4028과 함께 사용되어, 시청각 입력 임피던스는 매우 인간의 귀에 유사하며, 실로 진짜와 가까운 음원을 얻을 수 있습니다. 정밀하게 연마하고 정확하게 조정되어 꼼꼼하게 설계된하여 볼륨도 세세하게 조절할 수 있습니다.
TYPE 2128
● 사양
사양 | IEC 60711 (1981) ANSI S23.5-1979 |
유형 | 이어 시뮬레이터 TYPE 2128 마이크 TYPE 7013 (소리 압형 내장) |
음압도 | -39dB / Pa 12.6mV (TYPE 4028 프리 앰프 포함) |
편광 전력 압력 | 200V |
주파수 특성 | 는 100Hz ~ 10kHz의 |
공진 주파수 | 13.8kHz의 ±의 1kHz에서 |
체적 | 1.28cm³ ± 0.03cm³ |
크기 무게 | φ23.77 × 23 (돌출부 20) 약 70g (마이크 포함) |
측정 범위 | 40 ~ 140dB |
프리 앰프 치수 | TYPE 4028 F60 30 (H) × |
커넥터 | LEMO 7P (프리 앰프 전압 + 28V, 편극 전압 200V) |

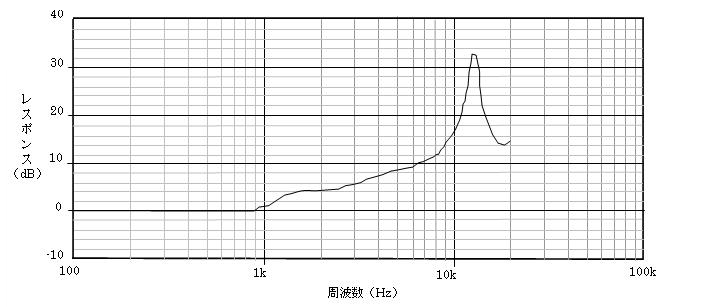

● 주파수 특성

● 프리 앰프 TYPE 4028
● 인공 귀 TYPE 2015
● 블록 다이어그램
TYPE2128E● 사양
사양 | IEC 60711 (1981) ANSI S23.5-1979 |
유형 | 이어 시뮬레이터 TYPE 2128E 마이크 TYPE 7313 (소리 압형 내장) |
음압도 | -39dB / Pa 12.6mV (TYPE 4152 프리 앰프 포함) |
편광 전력 압력 | 0V |
주파수 특성 | 는 100Hz ~ 10kHz의 |
공진 주파수 | 13.8kHz의 ±의 1kHz에서 |
체적 | 1.28cm³ ± 0.03cm³ |
크기 무게 | φ23.77 × 23 (돌출부 20) 약 70g (마이크 포함) |
측정 범위 | 40 ~ 140dB |
프리 앰프 치수 | TYPE 4152 f12.7 × 60 (H) |
커넥터 | BNC (전원 고압 전원 DC15V를, 정전류 0.5mA의) |
● 주파수 특성
● 프리 앰프 TYPE 4152
● プ リ ア ン プ 형 4028E
● 블록 다이어그램
