임피던스 헤드 TYPE7300

관리자 | 2015.08.04 15:16 | 조회 1285

가속도와 힘을 동시에 측정 할 수있는 센서입니다.
자동차 부품 등 기계 구조 및 재료 등의 동적 특성을 평가하기위한 기계 임피던스 데이터를 얻을 수 있습니다. 기계, 재료에 대한 넓은 분야에서 위력을 발휘합니다.

● 특징

2 개의 센서가 동일 케이스에 일체화 된 구조로되어 있기 때문에 측정 대상물과 진동 발생기 사이에 설치를 쉽게 할 수 있습니다.

● 사양

유형TYPE 7300
가속전하 감도2.0pC / M / s² 임 20 % at.100Hz ±, 標準 ピ ッ ク ア ッ プ 比較 法
전압 감도1.8mV / m / s² 임 Sv의 = 평방 / C 計算 値, ケ ー ブ ル 2m는 150pF 時
정전 용량1100pF ± 20 % at.1kHz 計 測 用 ケ ー ブ ル는 150pF 標準 時
최대 가속도5,000m / s² 임 (500G)
횡 감도 비율5 %
전하 감도約 270pC / N at.100Hz, 標準 ピ ッ ク ア ッ プ 比較 法
전압 감도270mV / N = Sv의 제곱 / C 計算 値, ケ ー ブ ル 2m는 150pF 時
정전 용량1000pF의 ± 20 % at.1kHz 計 測 用 ケ ー ブ ル는 150pF 標準 時
대부분의 적극적1000N (정적 · 동적 인 힘의 합계)
주파수 범위1 ~ 10kHz의
작동 온도 범위 통-20 ~ + 150 ℃
픽업 방식압전 · 압축 형
절연 저항1000MΩ (DC250V 1 分 間)
본체 구조커넥터 옆 내고 케이스 그라운드
서브 프라임 재료Pb (Zr · Ti) O 3 계 압전 세라믹
나사10-32UNF × 4 나사
커넥터소형 커넥터 (나사 10-32UNF) 2 개
외경 치수(17) 28.5 (H) × (16 진수) (単 位 : ㎜)
본체 무게約 28g
외장 케이스 재질티타늄 (TB35)

● 구성

임피던스 헤드 TYPE 73001 일
로우 노이즈 케이블 2m(2)
10-32UNF 나사(2)

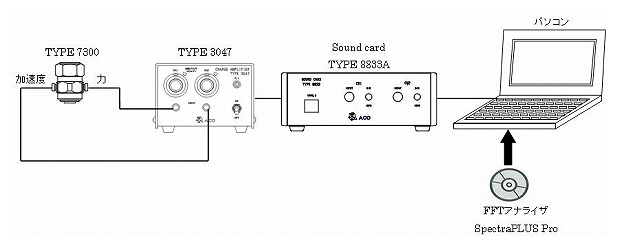

● 시스템 구성 예
