소음진동센서

앰프 내장형 픽업 (20dB 앰프 포함)

관리자 | 2015.08.04 15:14 | 조회 1624



지반 진동, 예를 들어 공장의 공작 기계 등의 진동 감시, 전파 측정 등에있어서 진동 레벨이 작은 경우에도 20dB 증폭기 포함하기 때문에 위력을 발휘합니다


● 특징

낮은 비용으로 20dB 앰프를 실현
넓은 주파수 특성을 커버하면서도 높은 출력 감도를 제공합니다.
· 넓은 주파수 특성
1Hz에서 80Hz까지의 측정이 가능합니다.
· 넓은 다이나믹 레인지
최대 출력 전압은 진동 레벨 약 118dB 상당.
· BNC 출력 케이블이있는
환경 BNC 단자에서 쉽게 분석기와 직접 연결할 수 있습니다.
앰프가 필요없는 간단한 연결
증폭 된 신호를 직접 A / D 변환기에 입력 가능합니다. 일반 A / D 변환 이전의 앰프가 필요 없어 쉽게 연결합니다.
· 고정밀도 측정이 가능
일반적 앰프를 필요로하는 미소 진동도 취급 쉽게 저렴한 비용으로 고정밀 측정이 가능합니다.

● 사양

상품명앰프 내장형 픽업 (20dB 앰프 포함)
특징사이트 진동, Z 방향
감도190mV / M / s² 임 RMS
최대 출력 전압약 1.5V (진동 레벨 약 118dB 상당)
주파수 범위1 ~ 80Hz에서
공급 전원 전압DC24V
정전류0.5mA의
외형 치수 (커넥터 제외)80 (W) × 60 (D) × 55 (H)
품질約 290g

● 주파수 특성

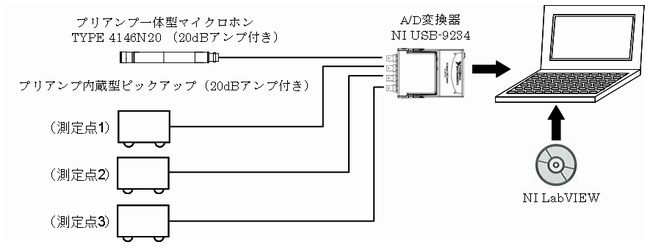

● 시스템 구성 예

진동 (측정점 3 개소)과 소리를 동시에 측정하는 구성 예입니다. 이 경우, 진동 원에서 진동과 소리를 동시에 측정하여 진동의 전파 특성을 측정하는 경우 등에 유효합니다
