압전 가속도계 / 앰프 내장형 가속도계

관리자 | 2015.08.04 15:10 | 조회 1590

가속도계는 기계 나 장비 등의 진동 체에 고정 또는 접촉시켜 가속 및 진동을 감지하는 센서입니다. 아 코르의 가속도는 1 엔 구슬의 1/5 (0.2g)의 TYPE 7302 온도 범위는 타입에 따라 -50 ℃ ~ + 160 ℃까지 모든 고객의 요구에 부응 할 수있는 다양한 제품을 갖추고 있습니다. 앰프 내장형 비싼 요금 앰프가 필요하지 저잡음 케이블을 연장 할 수 있으며, 측정 비용을 절감 할 수 있습니다.

● 사양

유형유형 7803A
특징소형 3 축
구조분배 형
감도 mV / m / s²1.0
주파수 범위 Hz (± 5 %)X, Y,軸: 2 ~ 10,000
Z軸: 2 ~ 15,000
주파수 범위 Hz (± 3dB)X, Y,軸: 15,000 0.5 ~
Z軸: 0.5 ~ 20,000
공진 주파수 kHz(55)
최대 가속도 m / s² 임5,000
최대 가로 감도 %(5)
높은 충격 저항 지 m / s² 임30,000
작동 온도 범위 통 ℃-50 ~ + 120
공급 전원 전압 VDC21 ~ 30
석사 정전류2.0 ~ 10.0
출력 임피던스 Ω(100)
커넥터CZ664
케이블BC-0061
케이스 재질티타늄
외형 치수 mm10 (W) X10 (D) X10 (H)
품질 G4.4
나사M3 나사

● 외형 치수

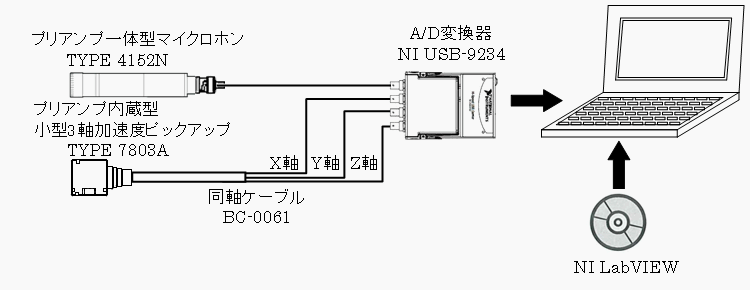

● 블록 다이어그램

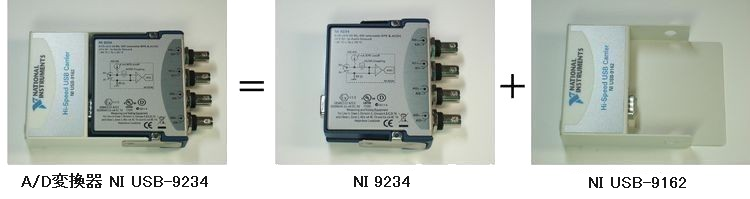

● A / D 컨버터 총통의 NI USB-9234

A / D 변환기 NI USB-9234은 NI 9234 모​​듈과 NI USB-9162 캐리어로 구성된 휴대하기 편리한 USB 버스 전원 방식의 IEPE에 해당하는 4 채널 A / D 변환기입니다.



● 소형 3 축 가속도 픽업 용 마운트베이스

소형 픽업 전용 설계된 정확하고 쉽게 골라 설치할 수있는 편리한 일회용 접착 받침대입니다.



● 사양

자료ABS 樹脂
5 개 / 1 팩
