저주파 음압 레벨 미터 계량법 정밀 소음계 TYPE 6238L

관리자 | 2015.08.05 15:23 | 조회 4287

환경 보전의 의식이 높아짐에 따라 교통 소음이나 산업 활동에 의한 환경 소음 평가, 공장이나 사무소 등의 산업 보건 환경 파악이 어느 때보 다 높아지고 있습니다. 예를 들어, 온수기 심야 가동과 건설이 급증한 발전 용 풍차의 저주파 소리 등 컨디션 부진을 호소하는 경우 등 이전과는 조금 다른 저주파 소음이 큰 문제가되고 있습니다. 이러한 소음 측정 현장에서는 저주파 소음과 가청 대역의 소음 양자를 실시간으로 정확하게 측정하고 그 자리에서 분석하는 것이 바람직합니다. 저주파 음압 레벨 미터 / 계량법 정밀 소음계 TYPE 6238L은 이런 경우에 위력을 발휘합니다.
저주파 음압 레벨 측정기 TYPE 6238L 본체의 SD 카드 슬롯에 G 카드를 꽂으면 G 특성 음압 레벨의 측정과 1/3 옥타브 밴드의 실시간 분석 할 수 있습니다. 차세대를 표방하는 고기능, 고 신뢰성의 소음계입니다.
계량법 정밀 소음계 TYPE 6238L은 각종 평가량을 비롯해 옵션 분석 프로그램 카드를 본체의 카드 슬롯에 꽂으면 쉽게 기능을 확장 할 수 있습니다.


카드를 삽입하면,
1대로 저주파 음압 레벨과 소음 레벨의 측정이 가능
G 특성 (TYPE 6238L)

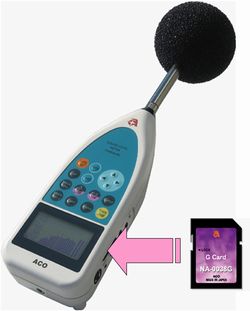

저주파 음압 레벨 측정기 TYPE 6238L 본체의 SD 카드 슬롯에 G 카드를 꽂으면 G 특성 소리 음압 레벨의 측정과 1/3 옥타브 밴드의 실시간 분석 할 수 있습니다. 또한 1Hz ~ 20kHz의 광대역 RSR (리얼 사운드 레코딩)의 기록이 가능합니다.
저주파 음이 물적 또는 심신에 영향을 미치고 있는지를 판단하려면 수준의 관찰만으로는 어렵고 G 카드에 내장되어있는 1/3 옥타브 밴드 주파수 분석 기능이 활성화됩니다.예를 들면, 목조 주택과 같은 경량 건축물은 저주파 음의 영향을 받기 쉽고, 현장에서 실시간으로 정확하게 분석하고 판단 할 수 있어야합니다.
1 / 1,1 / 3 옥타브 실시간 분석 카드로 교체하면 가청 음역의 1 / 1,1 / 3 옥타브 분석이 가능합니다. 평온, 음질 등 사람의 감성에 관한 평가 분석에 유효합니다.




1 / 1,1 / 3 옥타브 실시간 분석 카드
JIS C 1514 (IEC61260) 클래스 1에 해당 한 옥타브 필터를 탑재. 1/1 또는 1/3 옥타브에서 실시간 분석을 가능하게하는 카드.

FFT 분석 카드 ※ 옵션
고속 푸리에 변환에 의한 주파수 분석을 가능하게하는 카드. 시간 창은 사각형 창문 해닝 창을 선택할 수 있습니다.

RSR 카드 (리얼 사운드 레코딩 카드) ※ 옵션
설정 된 음압 레벨로 자동으로 녹음하거나 특정 시간에 녹음을 시작할 수 원시 파형 데이터를 기록 할 수 있습니다. 기록 된 데이터는 WAVE 파일 형식 (48kHz 16bit Mono)이므로, 일반 음향 해석 소프트에 대응하기 쉽고 모든 음향 해석에 위력을 발휘합니다.

SD 카드 확장 (공통 사양)
프로그램 카드 (SD 카드)으로 대체하여 정밀 소음계에 필요한 분석을위한 기능을 추가 할 수 있습니다.
-1 / 1,1 / 3 옥타브 실시간 분석 카드
-FFT 분석 카드 ※ 옵션
- 리얼 사운드 레코딩 카드 (RSR 카드) ※ 옵션




기타 특징
SD 카드에 데이터 메모리 기능 · AC 신호 출력 기능 · DC 신호 출력 기능 · 인쇄 데이터 출력 기능
· 시계 기능 달력 기능 * 실시간 PC 통신 기능 (USB)

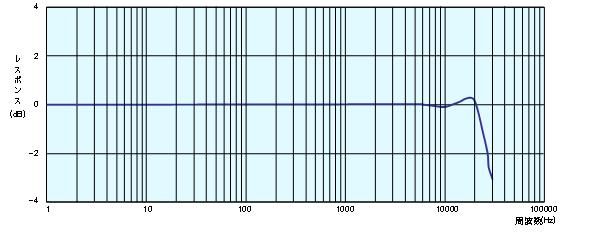

마이크 주파수 특성
1Hz ~ 20000Hz의 광대역 측정을 지원하는 광대역 마이크를 탑재 TYPE 7146NL 센서의 아 코르가 자랑하는 넓은 다이나믹 레인지와 측정 주파수 범위를 가진 고감도의 음장 형 일렉 트릿 콘덴서 마이크입니다.직류 바이어스 전압이 필요하고 사용하기 쉽게 설계되어 IEC651 TYPE1에 적합합니다. 저주파 소음의 측정은 가청음과 성상이 달라집니다. 예를 들어, 바람에 의한 소음, 마이크 설치 방법 등을 그 어느 때보 다 고려해야합니다. 아 코르는보다 정확한 측정을 목표로하고 있습니다. 기초 연구를 기반으로 다양한 옵션을 용도에 맞게 준비하고 있습니다.






emission 측정 용 접이식
풍력 발전 용 전천후 윈드 스크린

'바람 소리 감소 · 방수 · 음향 투과성 "3 박자 갖춘 풍력 발전 용 전용 윈드 스크린입니다 ※.
산들 학 협력을 통해 개발 된 특수 시트에 의해 측정 현장에서의 사용성을 최대한 고려하여 기존 제품에없는 뛰어난 방수와 100 %에 가까운 음향 투과성을 실현했습니다.
※이 전용 윈드 스크린은 시즈오카 ·巴川製紙所· 아 코르의 산업들이 학 협력을 통해 공동 개발 된 것입니다.


imission 측정
소리가 다니고 적당히 바람을 통과 ··· 바람 소음 저감

야외에서 저주파 측정은 바람의 영향을받지 않는 조건에서 측정하지만, 예를 들어, 장기 측정에있어서 기상의 변화, 또한 풍력 발전 시설의 측정은 바람의 영향을받는 조건으로 측정하지 않을 수없는 실정입니다.
imission 측정은 이런 때 위력을 발휘합니다. 차 바람막이 (주 바람막이)로 저주파 용 전천후 윈드 스크린 (NA-0305A) 바람 소음 저감 효과를 더욱 10dB 정도 감소하는 효과가 있습니다. 이렇게하면 1Hz ~ 20kHz에서 20dB ~ 30dB 정도의 바람 소음 저감 효과를 얻을 수 있습니다.
imission 측정은 마이크가 삼각대에 고정 된 공중 저주파수 측정 (imission) 용으로 개발했습니다. 소형 계량에서 조립 타입으로 휴대도 용이합니다 (약 2.0kg 조립시 max40cm).
저주파수 측정에있어서 바람에 의한 잡음을 줄이고보다 정확한 측정을 지원합니다.



imission_w200

● 저주파 용 전천후 윈드 스크린 (φ175)

저주파 용 전천후 윈드 스크린 (φ175)신개발의 특수 윈드 스크린 용 소재 및 특수 방적 처리하여 마이크에 덮어 그냥 사용하기 쉽습니다.
또한 마이크를 삼각대에 고정하는 경우도 기존 제품과 같이 전용 부품이 아닌 마이크 홀더를 활용할 수 있습니다.
빗방울은 윈드 스크린에 내리게하지 않고 표면을 흘러합니다. 기존의 전천후 윈드 스크린은 빗방울이 내리게 위해 건조까지 시간이 걸렸습니다. 이 윈드 스크린은 물방울이 배어 어렵 기 때문에 윈드 스크린 내부에 내리게했다 물의 영향을받지 않고 정확하게 측정 할 수 있습니다.

● 초 저주파 음 수준 분석 (시스템)

초 저주파에서 가청음까지 (1Hz ~ 20kHz)의 동시 분석이 가능
저주파 음압 레벨 측정기 TYPE 6238L 사운드 카드와, FFT 분석기 SpectraPLUS Pro를 사용하여 초 저주파 음 레벨 (1Hz ~ 20kHz)를 동시에 분석 할 수 있습니다.
NA-0038L (SpectraPLUS Pro) 옵션 (스케일링 / 보정 확장) 기능을 사용하여 주파수 대역이 다른 그래프 동시 표시 · 분석이 가능합니다. 또한 진동과 소음의 동시 분석도 가능합니다. RSR 카드를 사용함으로써 수록된 생 파형 데이터의 분석도 가능합니다.
1 ~ 20kHz의 표시 예
1 ~ 20kHz의 표시 예
저주파 영역 1 ~ 100Hz (상단), 가청 20 ~ 20kHz (하단) 동시 표시 예
저주파 영역 1 ~ 100Hz (상단), 가청 20 ~ 20kHz (하단) 동시 표시 예
초 저주파 음 수준 분석

● 저주파 잡음과

사람의 귀에 들리는 주파수는 20Hz ~ 20kHz로되어 있습니다. 이를 가청라고하는데 사람이 소음과 인식은이 범위 내입니다. 1Hz ~ 20Hz의 귀에는 들리지 않는 주파수를 초 저주파 음이라고합니다. "초 저주파 음"라고​​ 가청도 들리지 어려운 100Hz 이하의 주파수를 포함하여 "저주파 소리」라고 부르고 있습니다. 저주파 소리는 배경 소음으로 일상에 존재하는 것이지만, 물건을 진동 시키거나 장거리를 감쇠없이 전달하기 쉽기 때문에 조건에 따라 반사 증폭되거나 공명 할 것으로 물적 (문 창문이 덜컹한다 · 물이 이동하는), 심리적 (잠못드 · 좌절 · 압박감), 생리 (두통 · 이명 · 메스꺼움) 영향을주는 경우가 종종 발생합니다. 일반 소음과 달리 음원을 특정하는 것이 곤란 영향이 광범위에 이르는 것도 있습니다.
저주파 음의 발생기구 일반적인 측정 방법 등에 대해서는 환경청 "저주파 음의 측정 방법에 관한 설명서」(헤세이 12 년 10 월)이 있습니다. 다음 발췌입니다 :

● 저주파 음의 발생기구

가청 저주파 음 (대략 20Hz 이상의 저주파 소음)은 기계 나 구조물이 정상 동작 상태에서 발생합니다. 한편, 대략 20Hz 이하의 초 저주파 음은 종종 기계 · 구조물이 정상적인 상태에서는 발생하지 않고 송풍기의 회전 실속의 공진 등 특이한 가동 상태에서 발생합니다.
저주파 음의 발생기구와 발생기구 다른 원인은 다음과 같습니다.
1) 평판의 진동에 의한 것 : 판이나 막의 진동을 수반하는 등
  예를 들어 대형 진동 체, 도로 교량, 일수 댐의 물줄기 등
2) 기류의 맥동에 의한 것 : 기체의 부피 변화를 수반하는 등
  예를 들어 공기 압축기 기계, 진공 펌프 등의 압축 팽창에 의한 용적 변화
3) 기체의 비정상 여진에 의한 것 :
  예를 들어 대형 송풍기 날개의 선회 실속이나 시스템의 급증 진동 연소 등
4) 공기의 급격한 압축 개방에 의한 것 :
  예 발파, 철도 터널의 고속 열차 돌입 등
저주파 음 문제가 발생할 수있는 중요한 것은 다음과 같습니다.
· 송풍기 (송풍기를 사용 집진기, 건조기, 공조기 냉각탑 등)
왕복 식 압축기
디젤 기관 (디젤 기관을 이용하는 선박 비상 발전 장치, 버스, 트럭 등)
진공 펌프 (회전식 송풍기 탈수 펌프)
진동 체 (유사한 진동 컨베이어 나선형 컨베이어, 분쇄기 등)
연소 장치 (보일러, 가열로, 열풍로, 전로, 소결로, 소성로, 전기로, 킬른, 용광로 등)
제트 엔진 (제트 엔진을 가진 항공기 비상 발전 장치 등)
헬리콥터
· 교량
· 치수 시설 (댐, 제방 등)
가스 엔진
· 기계 프레스
· 철도 터널
· 폭발
· 변압기

● 측정 방법

(1) 저주파 음의 감각 및 수면에 미치는 영향에 관한 평가에 사용하는 측정 량
초 저주파 음의 감각 및 수면에 미치는 영향에 관해서는 G 특성 음압 레벨을 측정합니다.
필요에 따라 저주파 음의 주파수 분석을 수행 충격성의 초 저주파 음의 경우는 옥타브 밴드 음압 레벨에서 G 특성 음압 레벨을 구하는 것이 바람직하다고되어 있습니다.
(2) 저주파 음의 창호 등의 너희 다해 관한 평가에 사용하는 측정 량
저주파 음의 창호 등의 너희 다해 관한 평가와 관련된 측정은 실시간 주파수 분석기 등을 이용하여 저주파 음의 주파수 분석을 실시하여 1 / 3 옥타브 밴드 중심 주파수 1 ~ 50Hz의 1/3 옥타브 밴드 음압 레벨을 측정합니다.
(3) 저주파 음의 압박감 진동 감에 대한 평가에 사용하는 측정 량
저주파 음의 압박감 진동 감에 대한 평가 관련 측정은 실시간 주파수 분석기 등을 이용하여 1 / 3 옥타브 밴드 중심 주파수 1 ~ 80Hz의 1/3 옥타브 밴드 음압 레벨을 측정합니다.

● G 특성은

G 特性G 특성과는 1-20Hz의 초 저주파 음의 인체 감각을 평가하기위한 주파수 보정 특성에서 ISO-7196에서 규정되었습니다. 가청음의 청감 보정 특성 인 A 특성에 해당하는 것입니다. 1 ~ 20Hz의 초 저주파 음이 인간에게주는 심리적 · 생리적 영향 평가 가중 특성으로 ISO-7196으로 규격화 된 주파수 보정 특성입니다. 가청의 A 특성에 해당하는 것입니다. 10Hz를 0dB로 1 ~ 20Hz는 12dB / oct.의 경사를 가지고 평가 범위 외인 1Hz 이하와 20Hz 이상은 24dB / oct.의 급격한 경사를 가지고 있습니다. 1-20Hz의 경사는 초 저주파 음 영역의 감각 역치의 실험 결과에 따라 정해진 것입니다.

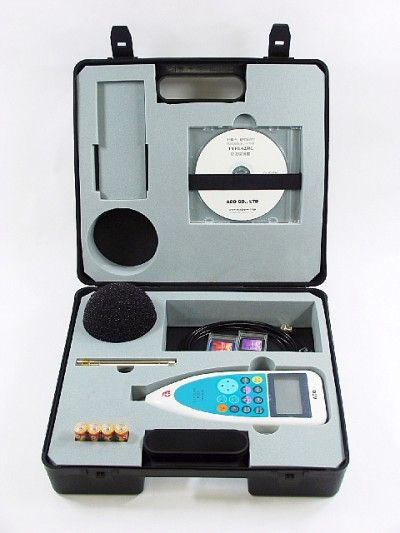

● 패키지 내용

본체
메모리 카드 (SD 카드)
G 카드 (1/3 옥타브 RSR)
1 / 1,1 / 3 옥타브 실시간 분석 카드
BNC 핀 코드
防風 ス ク リ ー ン (F90)
수납 케이스
단 3 형 알칼리 건전지
핸드 스트랩
제나라 사양 (CD)를 가지고

● 측정 항목

소음 수준 (LA)동작 특성을 'Fast 또는 Slow "주파수 보정을"A 특성 "함으로써 소음 수준을 측정 할 수 있습니다. 디스플레이는 소음 수준의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.
음압 레벨 (LC / Lp)동작 특성을 'Fast 또는 Slow "주파수 보정을"C 특성 또는 Z 특성 "에하여 음압 레벨을 측정 할 수 있습니다. 디스플레이에는 음압 레벨의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.
등가 소음 레벨 (LAeq)동작 특성을 'Fast 또는 Slow "주파수 보정을"A 특성 "으로 설정합니다. 측정 시간은 1 초 / 3 초 / 5 초 / 10 초 / 1 분 / 5 분 / 10 분 / 15 분 / 30 분 / 1 시간 / 8 시간 / 12 시간 / 24 시간에서 선택할 수 있습니다. 또한 수동 측정도 할 수 있습니다. 측정 중에 'Pause'버튼을 누르면 직전 3 초 또는 5 초 데이터를 삭제할 수도 있습니다. 디스플레이는 LAeq의 도중 경과 값이 표시됩니다.
시간 율 소음 레벨 (LX)소음 레벨과 등가 소음 레벨의 준비를합니다. "Start"키 -를 누릅니다. 시간 율 소음 레벨 (Lmax, L05, L10, L50, L90, L95, Lmin)와 단발 소음 폭로 레벨 (LAe) 소음 레벨 (LA), 등가 소음 레벨 (LAeq)를 동시에 측정 할 수 있습니다.
보조 연산 기능최대 음압 레벨 (Lpeak)
구간 내 최대 소음 레벨의 파워 평균치 (Latm5)

● 사양

모델TYPE 6238L
형식 승인 번호-제 SLF111 호
품명저주파 음압 레벨 측정기계량법 정밀 소음계
규정 준수JIS C 1514 : 2002 클래스 1
ISO 7196 : 1995
JIS C1509-1 : 2005 클래스 1
IEC 61672-1 : 2002 ClassI
주파수 범위FLAT 특성
(FLAT : 주파수 범위 1 ~ 100Hz)
G 특성 음압 레벨 : LG
(G 특성 ISO 7196 참조)
1/3 옥타브 밴드 실시간 분석
(FLAT : 분석 주파수 범위 1 ~ 80Hz)
20Hz ~ 12.5kHz (계량법)
1Hz ~ 20kHz (Z 특성)
20Hz ~ 20kHz (A, C 특성)
마이크 형식 (감도)TYPE 7146NL (-28dB 단독 -26dB)
레벨 범위10dB 단계 6 단계 전환
20 ~ 80dB, 20 ~ 90dB
30 ~ 100dB 40 ~ 110dB
50 ~ 120dB 60 ~ 130dB
주파수 분석 밴드1/3 옥타브 밴드 실시간 분석
1Hz, 1.25Hz, 1.6Hz, 2Hz, 2.5 Hz
3.15Hz, 4Hz, 5Hz, 6.3Hz, 8Hz
10Hz, 12.5Hz, 16Hz, 20Hz, 25Hz
31.5Hz, 40Hz, 50Hz, 63Hz
80Hz , OA, AP, G
-
측정 수준G 특성 : 40dB ~ 130dB
FLAT 특성 : 50dB ~ 130dB
1/3 옥타브 밴드 :
30dB ~ 130dB
A 특성 : 28 ~ 130dB
C 특성 : 37 ~ 130dB
Z 특성 : 39 ~ 130dB
과부하 특성오버 부정적인 오버 풀 스케일 상한보다 + 3dB로 표시
자기 잡음 레벨측정 수준 (범위)의 하한은 자기 잡음 레벨보다 8dB 이상
선형성 범위-75dB
시간 가중 특성Fast, Slow 10 초Fast, Slow
주파수 가중치 특성G 특성 (디지털 방식) FLAT 특성A 특성 C 특성, Z 특성
측정 기능저주파 음압 레벨 (LP)
G 특성 음압 레벨 (LG)
등가 음압 레벨 (Leq)
최대 음압 레벨 (Lmax)
소음 수준 (LA)
음압 레벨 (LC / Lp)
등가 소음 레벨 (LAeq)
단발 소음 노출 수준 (LAE)
소음 레벨의 최대치 (LAmax)
소음 수준의 최소 (LAmin)
시간 율 소음 레벨 (L05, L10 , L50, L90, L95의 5 치, LAN)
피크 음압 레벨 (Lpeak)
구간 내 최대 소음 레벨의 파워 평균치 (LAtm5)
측정 시간1s, 3s, 5s, 10s, 1min, 5min, 10min, 15min, 30min, 1h, 8h, 12h, 24h
수동 (최대 측정 시간; 199 시간 59 분 59 초)
샘플링주기20.8μs (Leq, Lmax, Lmin, Lpeq, Lpmax)
666μs (LGeq, LGmax), 64ms (LN)
직선 데이터 제거 기능일시 정지 버튼은 이전 3s 또는 5s의 데이터 제거 기능
기록 시작 : 자동 또는 수동 선택 가능
타이머 기능모든 시간의 측정 개시 · 정지가 가능
지시자LED 백라이트 LCD (128x64 도트)
수치 표시 : 4 자리
표시주기 : 1s
바 표시 : 표시주기 : 0.1s
경고 : Over : 과부하 스케일 상한보다 + 3dB로 표시
   Under : 과소 신호 스케일 하한보다 -0.6dB에서 표시
배터리 전압 : 잔량 5 단계 표시
시계 : 년, 월, 일,시, 분, 초
교정내장 발진기 (1kHz, 20Hz) 정현파에 의해 전기적 교정
출력 단자교류 출력 단자 : Φ2.5 잭
출력 전압 : 1Vrms (FS)
출력 저항 : 600Ω
부하 저항 : 10kΩ 이상
직류 출력 단자 : Φ2.5 잭
출력 전압 : 2.5V (FS), 0.25V / 10dB
출력 저항 : 50Ω
부하 저항 : 10kΩ 이상
실효치 검출 회로실효치 검출 회로 (디지털 연산 방식)
연산디지털 방식
일시 정지 기능일반 일시 정지 외에 이전 데이터 제거
데이터 기록순시 값 ​​또는 연산 값을 내장 메모리 또는 메모리 카드 (SD 카드)에 저장
설명서 기록 : 소음 수준, 연산 값, 기록 시간, 샘플링 간격을 내장 메모리 또는 메모리 카드 (SD 카드)에 기록
자동 기록 : 100msec, 200msec 또는 1sec 당 소음 수준, 또는 측정 시간 연산 값을 메모리 카드 (SD 카드)에 연속 기록 타이머 기능 있음
연산 카드 장착시 : 연산 처리 결과를 기록
I / O 단자컴퓨터에 의한 소음 측정기의 제어
데이터 출력 및 전용 프린터로 직접 출력
USB 인터페이스에 의한 소음 생 파형의 디지털 출력
비교기 출력설정 레벨에 따른 비교 기능
전원단 3 형 알칼리 건전지 LR6 4 개 또는 AC 어댑터
배터리 수명 (연속 시간) : 알칼리 건전지 LR6 약 9 시간
백라이트 점등시 배터리 수명은 약 1/3
소비 전류 : 150mA (6V 입력시) 연산 기능 OFF시
AC 어댑터 사용시 약 2.7VA
사양 온도 범위-10 ℃ ~ 50 ℃ 30 % ~ 90 % RH (비 응축)
치수85 (W) x 328 (H) x 48 (D)
무게약 450g (배터리 포함)

● 1 / 1,1 / 3 옥타브 실시간 분석 카드
 항목

규정 준수JIS C 1514 (IEC61260) : 클래스 1
측정 모드음압 레벨 (Lp), 등가 소음 레벨 (Leq)
단발 소음 폭로 레벨 (LE) 소음 레벨의 최대치 (Lmax)
(위 측정 모드 선택된 1 항목을 표시합니다)
주파수 분석 밴드1/1 옥타브 필터 :
16Hz, 31.5Hz, 63Hz, 125Hz, 250 Hz, 500Hz, 1kHz, 2kHz,
4kHz, 8kHz, AP, OA
1/3 옥타브 필터 :
12.5Hz, 16Hz, 20Hz, 25Hz, 31.5Hz, 40Hz , 50Hz, 63Hz, 80Hz,
100Hz, 125Hz, 160Hz, 200Hz, 250Hz, 315Hz, 400Hz, 500Hz,
630Hz, 800Hz, 1kHz, 1.25kHz, 1.6kHz, 2kHz, 2.5kHz, 3.15kHz,
4kHz, 5kHz, 6.3kHz, 8kHz, 10kHz, 12.5kHz, 16kHz, AP, OA
레벨 범위10dB 단계 6 단계
10 ~ 80dB, 20 ~ 90dB, 30 ~ 100dB
40 ~ 110dB 50 ~ 120dB 60 ~ 130dB
