자동차 검사 용 기계기구에 관한 국토 교통 대신이 정하는 기술상의 기준에 적합한 음량 계입니다.
측정 데이터의 저장이 가능하며 RS-232C 인터페이스를 표준 장비하고 측정 결과는 막대 그래프와 수치로 액정 표시 (백라이트)하겠습니다
측정 데이터의 저장이 가능하며 RS-232C 인터페이스를 표준 장비하고 측정 결과는 막대 그래프와 수치로 액정 표시 (백라이트)하겠습니다
● 특징
● 자동차 검사 용 기계기구에 관한 국토 교통 대신이 정하는 기술상의 기준에 적합. 측정 값의 신뢰성은 고급기와 동일합니다. | ![]() |
● 가슴 주머니에 넣고 다닐 얇은 · 최소 · 최경량의 초소형 디자인을 실현했습니다. | |
● 화면을 보면서 커서 조작 할 수있는 휴대 전화 감각의 조작 성능은 특별한 지식과 기술이 없어도 누구나 측정 할 수 있습니다. | |
● 등가 소음 레벨 Leq 측정. 노동 위생에 필요한 배기 소음 측정이 가능합니다. | |
● 백라이트 LCD 모니터에 표시가 선명합니다. | ![]() |
● 측정 한 데이터를 저장할 수 있습니다. | |
● 귀하의 컴퓨터에 연결할 수 데이터 관리 · 가공이 쉽습니다. | |
● 단 4 건전지 2 개로 사용할 수 있습니다. (AC 어댑터는 옵션) |
● 사양 목록
적응 규격 | 자동차 검사 용 기계기구에 관한 국토 교통 대신이 정하는 기술상의 기준 형식 시험 번호 : JASEA-O-5 | |
측정 기능 | 소음 레벨 Lp, 등가 소음 레벨 Leq, C 특성 피크 LCpeak 소음 레벨 최대치 Lmax | |
측정 레벨 범위 | A 특성 | 30 ~ 130dB |
C 특성 | 36 ~ 130dB | |
Z 특성 | 46 ~ 130dB | |
C 특성 피크 음압 레벨 | 55 ~ 130dB | |
선형성 범위 | 70dB 이상 | |
측정 주파수 범위 | 20 ~ 8000Hz | |
실행 값 검출 회로 | 디지털 연산 방식 | |
출력 단자 | 교류 / 직류 출력 단자 (전환 선택) AC : 1V DC : 2.5V / 풀 스케일 | |
I / O 단자 RS-232C | 컴퓨터에 의한 측정 제어 및 데이터 출력 프린터로 직접 출력 | |
전원 | 단 4 형 건전지 2 개 (약 7 시간) 또는 AC 어댑터 | |
치수 · 무게 (배터리 포함) | 168 (H) X 48 (W) X 23.5 (D) 약 120g |
● 구성
● 음량 측정기 본체 SV-6230 | 1 대 | ![]() |
● 방풍 스크린 (φ50) NA-0304 | 1 개 | |
● 단 4 형 알칼리 건전지 | 2 개 | |
● 핸드 스트랩 | 1 개 | |
● 조정 구멍 씰 | 4 장 | |
● 사용 설명서 | 1 부 | |
● 조작 가이드 | 1 부 | |
● 저장 상자 | 1 상자 | |
● 자동차 검사의 음량 측정기의 취급 방법 | 1 부 | |
● 자동차 검사 용 기계기구 기준 적합성 시험 성적표 | 1 부 |
● 옵션
● AC 어댑터 | AC-1046 | ● 인터페이스 케이블 | BC-0026 | ||
● 음량 측정기 전용 삼각대 | NA-0333 | ● 프린터 | BS2-80TS | ||
● 삼각대 홀더 | NA-0331 | ● 프린터 용 AC 어댑터 | BS-100J | ||
● 연장 케이블 (2m ~ 30m) | BC-0021-2 ~ 30 | ● 애로우 마크 (삼각대 홀더 스탠드 포함) | NA-0306 | ||
● 출력 케이블 (BNC 핀 코드) | BC-0071 |
● 근접 배기 소음 측정 방법
![]() | ![]() |
![]() | ![]() |

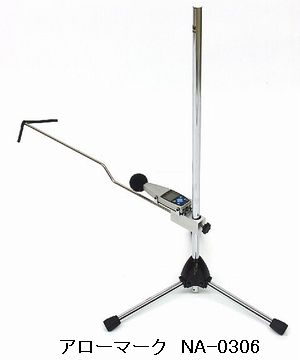

애로우 마크 NA-0306는 법규에서 정한 측정 위치를 내는데 매우 편리합니다. 현장에서 신속하게,手間取ら않고 정확한 측정을 지원합니다. (근접 배기 소음 측정 위치) ● 애로우 마크의 끝이 배기관의 개구부 중심이되도록합니다. ● 화살의 변이 배기 방향, 다른 한 변이 배기 방향에 대하여 90 ° 방향을 향하도록 설치합니다. ● 측정 위치 (수평면)는 배기 방향을 포함 방향과 외측 후방 45 °이고 배기관의 개구부 중심에서 0.5m 떨어진 위치입니다. ● 측정 위치의 높이는 배기관의 높이 (지상 0.2m 미만의 자동차 및 원동기 장치 자전거의 경우에는 지상 0.2m 높이입니다.) 애로우 마크 조립도 간단합니다. | |
![]() |
