소음측정장비

일반 난리 사운드 미터 TYPE 6226

관리자 | 2015.08.05 15:12 | 조회 2488










선형성 범위 (정밀 소음계 TYPE 6224 공통)
선형성 범위는 100dB입니다.
와이드 레인지 화에서 소음 측정기의 설정이 용이합니다.
주파수 측정 범위
TYPE 6226은 고성능 일렉 트릿 콘덴서 마이크로폰
(TYPE 7052)를 채용했습니다. 측정 주파수 범위는 20Hz ~ 10kHz입니다. TYPE 6226은 JIS C 1502에 적합, IEC 651 · 804 Type2을 준수하고 있습니다. 또한, JIS C 1502에 규정 된 보통 소음계의 측정 주파수 범위는 20Hz ~ 8kHz입니다.





측정 항목 (정밀 소음계 TYPE 6224 공통)
● 소음 레벨 (LA )동작 특성을 'FAST 또는 SLOW "주파수 보정을"A 특성 "함으로써 소음 수준을 측정 할 수 있습니다. 디스플레이는 소음 수준의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.


● 음압 레벨 (LC / L F )동작 특성을 'FAST 또는 SLOW "주파수 보정을"C 특성 또는 F 특성 "으로하여 음압 레벨을 측정 할 수 있습니다. 디스플레이는 소음 수준의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.


● 등가 소음 레벨 (LAEQ )동작 특성을 'FAST 또는 SLOW "주파수 보정을"A 특성 "으로 설정합니다.
그리고 측정 시간을 선택합니다.
측정 시간은 1 초, 3 초, 5 초, 10 초, 1 분, 5 분, 10 분, 15 분, 30 분, 1 시간, 8 시간, 24 시간 중에서 선택할 수 있습니다.
수동 측정도 가능합니다. 측정 중에 'Pause'버튼을 누르면 직전 3 초 또는 5 초 데이터를 삭제할 수도 있습니다. 디스플레이는 L AEQ 의 도중 경과 값이 표시됩니다.




● 시간 율 소음 레벨 (LX )소음 레벨과 등가 소음 레벨의 준비를합니다.
"Start"키 -를 누릅니다. 시간 율 소음 레벨 (L 05 , L 10 , L 50 , L 90 , L 95 )와, 단발 소음 폭로 레벨 (L AE ) 소음 레벨 (L A ), 등가 소음 레벨 (L AEQ ) 최대 값 (L max ), 최소값 (L min )을 동시에 측정 할 수 있습니다.

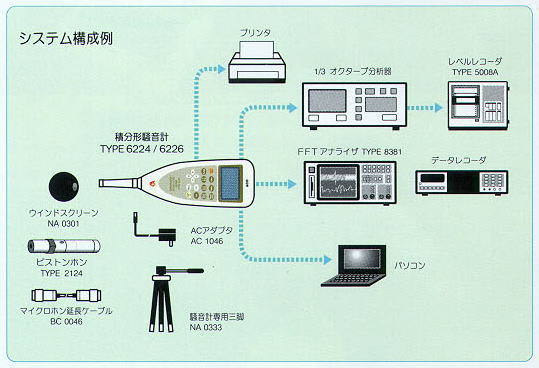

메모리 기능, PC와의 통신 기능 (정밀 소음계 TYPE 6224 공통)
● 메모리 기능최대 10,000 데이터를 메모리에 기록 할 수 있습니다.
● 캘린더 기능시계 기능과 달력 기능을 탑재하고 있습니다.
● 출력 신호AC 신호의 DC 신호 출력 단자를 갖추고 있습니다.
DAT 레코더 나 레벨 레코더를 연결 할 수 있습니다. 전용 프린터를 연결하여 메모리에 기록 된 데이터를 인쇄 할 수 있습니다.

● PC와의 통신 기능RS-232C 기능을 탑재하고 있습니다.
메모리에 저장된 데이터를 PC에 전송할 수있는 것은 물론 측정되는 데이터를 실시간으로 PC에 전송 할 수 있습니다. RS-232C 기능을 탑재하는 모든 컴퓨터와 데이터 통신 할 수 있습니다.

● 보통 소음계는 다음 규격에 정의되어 있습니다.

일본 공업 규격
보통 소음계
Sound Level Meter
JIS C 1502 -1990 본 표준은 음압 레벨 소음 수준을 측정하는 보통 소음계에 관한 규정과 등가 소음 레벨, 단발 소음 노출 수준을 요구하는 기능에 대해서도 규정 있습니다. 보통 소음계의 정격 (JIS C 1502 발췌) ○ 사용 주파수 범위 20Hz ~ 8kHz ○ 사용 온도 범위 -10 ℃ ~ + 50 ℃  ○ 사용 습도 범위 상대 습도 90 % 이하 ○ 그릇 차이 측정 범위 내에서 1dB 이하 ○ 눈금 오차 측정 범위 내에서 1dB 이하

● 사양 목록

모델TYPE6226
품명적분 형 보통 소음계
규정 준수계량법 보통 소음계 (통상 산업 성 형식 승인 번호 S-58 호)
JIS C1502
IEC 651 · 804Type2
측정 범위28 ~ 130dB (A) 33 ~ 130dB (C) 38 ~ 130dB (F)
측정 주파수 범위20Hz ~ 10kHz (JIS C 1502 보통 소음계 측정 주파수 범위 : 20Hz ~ 8kHz)
마이크TYPE7052N (1/2 인치 일렉트 렛 콘덴서 마이크로폰)
레벨 범위10dB 단계 6 단
선형성 범위100dB
동특성FAST, SLOW, IMPULSE
주파수 보정 특성A, C FLAT
측정 항목순시 값 ​​L P , 등가 소음 레벨 L eq 단발 소음 폭로 레벨 L AE ,
최대 값 L MAX 최소 L min , 시간 율 소음 L x (선택적 5 값)
측정 시간1s, 3s, 5s, 10s, 1min, 5min, 10min, 15min, 30min, 1h, 8h, 24h
수동 (최대 199h59m59s)
샘플링 간격20.8μs (L eq ), 10ms (L MAX , L min )
LX 샘플링 간격100ms
지시자백라이트 LCD (128 × 64 도트)
디지털 표시수치 표시 : 4 자리 표시주기 : 1s
바 표시표시주기 : 0.1s
경고 표시Over : 과부하 스케일 상한보다 + 3dB로 표시
Under : 과소 신호 스케일 하한보다 -0.6dB로 표시
배터리 표시잔량 4 단계 표시
메모리 기능순시 값 또는 연산 값을 메모리에 저장 (10,000 데이터)
시계 기능내장 (년 / 월 / 일 /시 : 분 : 초)
일시 정지 기능일반 일시 정지 기능 외에 이전 데이터 제거
교정 기호내장 오실레이터를 사용하여 전기적 교정 (1kHz 정현파)
AC 출력출력 전압 : 1Vrms (FS) 출력 저항 : 600Ω 부하 저항 : 10kΩ 이상
DC 출력출력 전압 : 2.5V (FS), 0.25V / 10dB 출력 저항 : 50Ω,
부하 저항 : 10kΩ 이상
I / O 단자인터페이스 : RS-232C (비동기) 데이터 길이 : 8 비트, 정지 비트 : 1 비트,
패리티 없음 전송 속도 : 4800,9600,19200bps
(프린터로 직접 출력 및 컴퓨터에 의한 제어와 데이터 출력)
전원AA 건전지 4 개 또는 AC 어댑터
소비 전류 (DC6V) AC 어댑터 사용시 약 2.1VA
배터리 수명알칼리 건전지 : 약 20 시간 (망간 건전지 : 약 10 시간)
백라이트 점등시 배터리 수명은 약 1/3
사용 온도 · 습도온도 : -10 ~ 50 ℃ 습도 : 30 % ~ 90 % (비 응축)
치수85 (W) × 284 (H) × 46 (D)
무게배터리를 포함 해 약 420g

● 표준 구성

본체
방풍 스크린
수납 케이스
를 AA 망간 전지
핸드 스트랩
설명서
수납 케이스
수납 케이스 내부

● 동작 환경

사용 온도 범위-10 ℃ ~ + 50 ℃
사용 습도 범위30 % ~ 90 % (비 응축)
배터리 수명20 시간 (알카라인 배터리 사용시)
10 시간 (망간 건전지 사용시)
PC와의 연결RS-232C로 연결이 가능하다.
전송 속도 : 4800,9600,19200bps
분석 기기와의 연결AC : 1Vrms (FS)
출력 임피던스 600Ω
부하 임피던스 10kΩ 이상
DC : 2.5V (FS)
출력 임피던스 50Ω
