TYPE6236 일반 난리 사운드 미터 사운드 미터 정밀 소란의 TYPE6238

관리자 | 2015.08.05 15:09 | 조회 1851







소음 측정 현장에서 실시간으로 정확하게 측정하고 그 자리에서 분석하는 것이 요구되고 있습니다. 또한 자동차 나 전기 제품 등 다양한 제품 개발 분야에서는 침묵 음질 평가 등 사람의 감성과 관련된 소리를 제품의 일부로 파악 의식이 높아져 낮은 수준의 소리를 정확하게 측정, 분석하기 것이 요구되고 있습니다.
보통 소음계 TYPE 6236 / 정밀 소음계 TYPE 6238 환경 측정 평가에 적합한 각종 평가량을 비롯해 옵션 분석 프로그램 카드를 카드 슬롯에 꽂으면 쉽게 기능을 확장 할 수 있습니다. 또한 신개발의 초저 소음 측정이 가능한 0-dB 보정 기능을 갖춘 차세대를 표방하는 고기능, 고 신뢰성의 소음계입니다.

세계 최초! 0-dB 보정 기능 (옵션)
마이크와 프리 앰프의 자기 잡음을 독자적인 신호 처리 기술을 통해 소음 측정 하한 범위를 확대. 일반적으로 100dB과 와이드 레인지 화가 나타난 선형성 범위는 0-dB 보정 기능을 ON으로하면 측정 범위가 0 ~ 80dB (A)까지 확대.
초저 소음 측정이 가능하며, 저소음 형 IT / OA 기기의 "침묵"또는 "음질 평가"혹은 NC-20을 가르는듯한 콘서트홀 공조 소음이나 고급 방음도 측정에 효과를 발휘 합니다.
※ 0-dB 보정 기술은 시즈오카 대학과의 공동 개발에 의한 성과이다.

6236-1

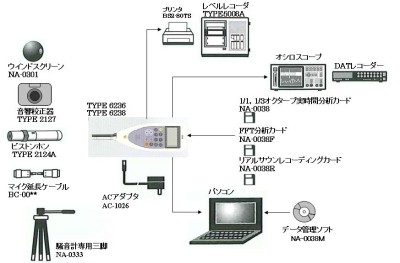

프로그램 카드 (SD 카드)에 의한 기능 확장
프로그램 카드 (SD 카드)에 갈아 넣는에서 TYPE6236 / TYPE6238에 필요한 분석을위한 기능을 추가 할 수 있습니다.
-1 / 1,1 / 3 옥타브 실시간 분석 카드
-FFT 분석 카드 ※ 옵션
-RSR 카드 (리얼 사운드 레코딩 카드) ※ 옵션

6236-2

NC 값 표시 기능을 탑재
프로그램 카드 (SD 카드)에 갈아 넣는에서 TYPE6236 / TYPE6238에 필요한 분석을위한 기능을 추가 할 수 있습니다.
-1 / 1,1 / 3 옥타브 실시간 분석 카드
-FFT 분석 카드 ※ 옵션
-RSR 카드 (리얼 사운드 레코딩 카드) ※ 옵션

6236-3

● 고성능 마이크 탑재


마이크 2아 코르가 자랑하는 고성능 일렉 트릿 콘덴서 마이크로폰 (TYPE6236 : TYPE7052NR / TYPE6238 : TYPE7146NR)를 채용했습니다. 측정 가능한 주파수 범위는 TYPE6236 : 20Hz ~ 20kHz, TYPE6238 : 5Hz ~ 20kHz이며, 가청 전체를 커버 할 수 있습니다.

● 아 코르의 마이크는 고 강력



아코마이쿠 2"마이크는 허약 빈번한 교체가 발생한다 ......"
그런 상식을 깨는 위해 연구 개발을 거듭해 온 아 코르의 마이크는 고 강력. 최근 급감 한 마이크 수리 발생률은 고객의 확실한 평가의 증거.
다양한 강도 시험을 통과 한 마이크는 기존의 민감한 너무 취급에서 고객을 확보하고 음향 측정에 집중할 수있는 환경을 제공합니다.

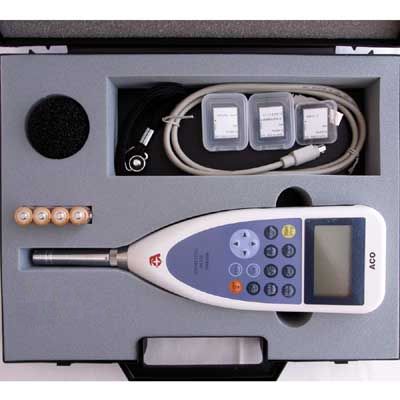

● 패키지 내용

본체
메모리 카드 (SD 카드)
1 / 1,1 / 3 옥타브 실시간 분석 카드
BNC 핀 코드 (※ TYPE 6238 만)
방풍 스크린
단 3 형 알칼리 건전지
핸드 스트랩
제나라 사양 (CD)를 가지고
수납 케이

● 측정 항목

소음 수준 (LA)동작 특성을 'Fast 또는 Slow "주파수 보정을"A 특성 "함으로써 소음 수준을 측정 할 수 있습니다. 디스플레이는 소음 수준의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.
음압 레벨 (LC / Lp)동작 특성을 'Fast 또는 Slow "주파수 보정을"C 특성 또는 Z (FLAT) 특성 "에하여 음압 레벨을 측정 할 수 있습니다. 디스플레이에는 음압 레벨의 순시 값이 표시됩니다. 디지털 디스플레이는 "1 초마다"에 바 표시는 「0.1 초마다 '에 업데이트됩니다.
음압 레벨 (LC / Lp)동작 특성을 'Fast 또는 Slow "주파수 보정을"A 특성 "으로 설정합니다. 측정 시간은 1 초 / 3 초 / 5 초 / 10 초 / 1 분 / 5 분 / 10 분 / 15 분 / 30 분 / 1 시간 / 8 시간 / 12 시간 / 24 시간에서 선택할 수 있습니다. 또한 수동 측정도 할 수 있습니다. 측정 중에 'Pause'버튼을 누르면 직전 3 초 또는 5 초 데이터를 삭제할 수도 있습니다. 디스플레이는 LAeq의 도중 경과 값이 표시됩니다.
시간 율 소음 레벨 (LN)"Start"키 -를 누르면 시간 율 소음 레벨 (Lmax, L05, L10, L50, L90, L95, Lmin)와 단발 소음 폭로 레벨 (LAe) 소음 레벨 (LA), 등가 소음 레벨 (LAeq) 를 동시에 측정 할 수 있습니다.
보조 연산 기능최대 음압 레벨 (Lpeak)
C 특성 피크 음압 레벨 (LCpeak)
C 특성 등가 음압 레벨 (Lceq)
구간 내 최대 소음 레벨의 파워 평균치 (Latm5)
임펄스 잡음 레벨 (LAI)
임펄스 등가 소음 레벨 (LAIeq)

● 사양

모델TYPE 6236TYPE 6238
형식 승인 번호제 SLS101 호제 SLF101 호
품명보통 소음계정밀 소음계
규정 준수계량법 보통 소음계
JIS C1509-1 : 2005 클래스 2
IEC 61672-1 : 2002 ClassII
계량법 정밀 소음계
JIS C1509-1 : 2005 클래스 1
IEC 61672-1 : 2002 ClassI
주파수 범위20Hz ~ 20kHz
(계량법 20Hz ~ 8kHz)
5Hz ~ 20kHz
(계량법 20Hz ~ 12.5kHz)
마이크 형식
(감도)
TYPE 7052NR
(1/2 일렉 트릿 콘덴서 마이크)
(-33dB 단독 -31dB)
TYPE 7146NR
(1/2 일렉 트릿 콘덴서 마이크)
(-29dB 단독 -27dB)
측정 수준A 특성 : 28 ~ 130dB
(0 ~ 80dB / 0-dB 보정 기능 ON시)
C 특성 : 36 ~ 130dB
Z (FLAT) 특성 : 38 ~ 130dB
C 특성 피크 음압 레벨 : 55 ~ 141dB
Z (FLAT) 특성 피크 음압 레벨 : 60 ~ 141dB
A 특성 : 28 ~ 130dB
(0 ~ 80dB / 0-dB 보정 기능 ON시)
C 특성 : 37 ~ 130dB
Z (FLAT) 특성 : 39 ~ 130dB
C 특성 피크 음압 레벨 : 55 ~ 135dB
Z (FLAT) 특성 피크 음압 레벨 : 60 ~ 135dB
자기 잡음 레벨측정 수준 (범위)의 하한은 자기 잡음 레벨보다 6dB 이상측정 수준 (범위)의 하한은 자기 잡음 레벨보다 8dB 이상
레벨 범위10dB 단계 6 단계
20 ~ 80dB, 20 ~ 90dB, 20 ~ 100dB
20 ~ 110dB 30 ~ 120dB 40 ~ 130dB
(0 ~ 80dB / 0-dB 보정 기능 ON시)
선형성 범위100dB
동특성Fast, Slow, Impulse
주파수 보정 회로A, C, Z (FLAT)
측정 항목소음 수준 (LA), 음압 레벨 (LC / Lp)
등가 소음 레벨 (LAeq) 단발 소음 노출 수준 (LAE)
소음 레벨의 최대치 (LAmax) 소음 수준의 최소 (LAmin)
시간 율 소음 레벨 ( 임의로 선택된 5 치, LAN)
피크 음압 레벨 (Lpeak), C 특성 피크 음압 레벨 (LCpeak)
구간 내 최대 소음 레벨의 파워 평균치 (LAtm5)
임펄스 잡음 레벨 (LAI)
임펄스 등가 소음 레벨 ( LAIeq)
측정 시간1s / 3s / 5s / 10s
1min / 5min / 10min / 15min / 30min
1H / 8h / 12h / 24h
수동 (최대 199h59h59s)
샘플링 간격20.8μs (Leq, Lmax, Lmin), 100ms (LN)
이전 데이터 제거 기능일시 정지 버튼은 이전 3s 또는 5s 간 데이터 제거 기능
기록 시작 : 자동 또는 수동 선택 가능
타이머 기능모든 시간의 측정 개시 · 정지가 가능
지시자LED 백라이트 LCD (128x64 도트)
디지털 표시수치 표시 : 4 자리 표시주기 : 1s
바 표시표시주기 : 0.1s
경고 표시Over : 과부하 (스케일 상한보다 + 3dB로 표시)
Under : 과소 신호 (스케일 하한보다 -0.6dB로 표시)
배터리 표시잔량 5 단계 표시
시계 기능내장 (년 / 월 / 일 /시 : 분 : 초)
일시 정지 기능일반적으로 일시 중지 다른 이전 데이터 제거
교정 기호내장 오실레이터를 사용하여 전기적 교정 (1kHz 정현파)
AC 출력φ2.5 잭
출력 전압 : 1Vrms (FS) 출력 저항 : 600Ω 부하 저항 : 10kΩ 이상
DC 출력φ2.5 잭
출력 전압 : 2.5V (FS), 0.25V / 10dB
출력 저항 : 50Ω 부하 저항 : 10kΩ 이상
실효치 검출 회로실효치 검출 회로 (디지털 연산 방식)
연산디지털 방식
데이터 기록순시 값 ​​또는 연산 값을 내장 메모리 또는 메모리 카드 (SD 카드)에 저장
설명서 기록 : 소음 수준, 연산 값, 기록 시간, 샘플링 간격을 내장 메모리 또는 메모리 카드 (SD 카드)에 기록
자동 기록 : 100msec, 200msec 또는 1sec 당 소음 수준, 또는 LAeq, 1sec을 메모리 카드 (SD 카드)에 연속 기록, 타이머 기능 있음
연산 카드 장착시 : 연산 처리 결과를 기록
I / O 단자컴퓨터에 의한 소음 측정기의 제어
데이터 출력 및 전용 프린터로 직접 출력
USB 인터페이스에 의한 소음 생 파형의 디지털 출력
콘 바레타 출력설정 레벨에 따른 비교 기능
전원단 3 알칼리 건전지 LR6 4 개 또는 AC 어댑터
배터리 수명알칼리 건전지 : 약 9 시간
백라이트 점등시 배터리 수명은 약 1/3
소비 전류 : 150mA (6V 입력시) 연산 기능 OFF
사양 온도 · 습도온도 : -10 ~ 50 ℃
습도 : 30 % ~ 90 % RH (비 응축)
치수86 (W) x 285 (H) x 46 (D)
무게약 450g (배터리 포함)

● 1 / 1,1 / 3 옥타브 실시간 분석 카드

규정 준수JIS C 1514 (IEC61260) : 클래스 1
측정 모드음압 레벨 (Lp), 등가 소음 레벨 (Leq)
단발 소음 폭로 레벨 (LE) 소음 레벨의 최대치 (Lmax)
(위 측정 모드 선택된 1 항목을 표시합니다)
주파수 분석 버튼1/1 옥타브 필터 :
16Hz, 31.5Hz, 63Hz, 125Hz, 250 Hz, 500Hz, 1kHz, 2kHz,
4kHz, 8kHz, AP, OA
1/3 옥타브 필터 :
12.5Hz, 16Hz, 20Hz, 25Hz, 31.5Hz, 40Hz , 50Hz, 63Hz, 80Hz,
100Hz, 125Hz, 160Hz, 200Hz, 250Hz, 315Hz, 400Hz, 500Hz,
630Hz, 800Hz, 1kHz, 1.25kHz, 1.6kHz, 2kHz, 2.5kHz, 3.15kHz,
4kHz, 5kHz, 6.3kHz, 8kHz, 10kHz, 12.5kHz, 16kHz, AP, OA
레벨 범위10dB 단계 6 단계
10 ~ 80dB, 20 ~ 90dB, 30 ~ 100dB
40 ~ 110dB 50 ~ 120dB 60 ~ 130dB
(-10 ~ 60dB 0 ~ 70dB, 10 ~ 80dB / 0-dB 보정 기능 ON시)
