진동 레벨계 TYPE3233

관리자 | 2015.08.04 11:51 | 조회 2510
TYPE 3233은 계량법 JIS C 1510-1955에 적합. 소형 경량이기 때문에 모든 측정 현장에서 기동력을 발휘합니다. 진동 센서 TYPE7833과 결합하여 지반이나 바닥, 좌석 등의 진동 수준과 진동 가속도 레벨을 X, Y, Z 3 방향 동시에 측정 할 수 있습니다. 측정 연산 항목은 감각 특성을 가미한 진동 레벨 Lv, 물리량의 진동 가속도 레벨 Lva 파워 평균 Leq, 최대치 Lmax 최소값 Lmin 시간 율 수준 Lx에서 액정 화면에 디지털 표시합니다. 3 방향 독립의 출력 단자는 외부 레벨 레코더에 동시 기록 할 수 있습니다. 또한, I / O 단자 (RS-232C 인터페이스)를 사용한 주변 기기와의 시스템 업에 의해 데이터 처리가 쉬워졌습니다

● 사양

적합한 응용 사양측정 방법은 JIS C 1510에서 1995 사이
형태TYPE 3233
측정 기능진동 레벨 : Lv
진동 가속도 레벨 : Lva
파워 평균 : Leq
최대 : Lmax
최소 : Lmin
시간 율 레벨 : Lx (선택적 5 값)
측정 시간 : 1s, 3s, 5s, 10s, 1min, 5min, 10min, 15min, 30min, 1h, 8h, 24h
       수동 (최대 측정 시간 : 199 시간 59 분 59 초)
측정 수준25 ~ 120dB
자기 잡음 레벨17dB 以下
선형성 범위75dB
레벨 레인지 전환20dB 단계 2 단 전환
30 ~ 90dB
50 ~ 110dB
주파수 범위1 ~ 80Hz에서

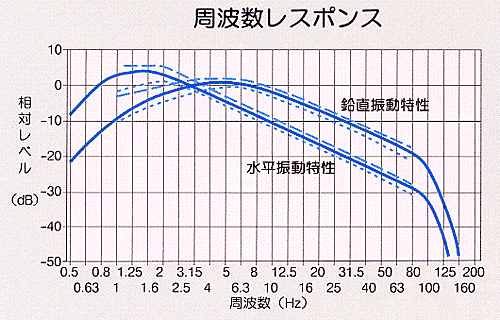

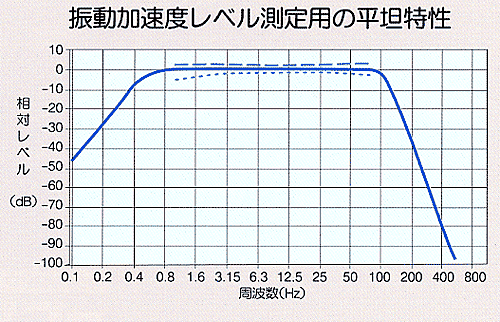

주파수 보정 회로연직 특성, 수평 특성 및 평면 특성
실효치 검출 회로실효치 검출 회로 (디지털 연산 방식)
동적 특성0.63s
보정내장 발진기 (31.5Hz의 정현파)에 의한 전기적 교정
샘플링주기2ms의 (P)
64ms (L 최대, L 최소, LX)
연산파워 평균 (Leq)
측정 시간의 제곱 평균 3 방향 동시 연산
시간 율 레벨 (Lx)
L5, L10, L50, L90, L95를 누적 도수 분포보다 3 방향 동시 연산
최대, 최소치 (Lmax, Lmin)
측정 시간 내의 최대, 최소 값을 3 방향 동시 검출
포즈 기능연산 측정하는 동안 일시 중지, 일시 중지 해제가 가능
표시백라이트 액정 표시 장치 (128 × 64 도트)
디지털 표시 ... 수치 표시 : 4 자리 표시 표시주기 : 1s
바 표시 ...보기주기 : 64ms
경고 ... Over : 과부하 스케일 상한보다 + 10dB 로 표시
         Under : 과소 신호 스케일 하한보다 -0.6dB로 표시
         배터리 : 4 단계 표시
         시계 : 년, 월, 일,시, 분, 초
출력 단자3 방향 독립 출력
AC 출력 : 출력 전압 : 316mVrms (풀 스케일)
        출력 저항 : 600Ω
        부하 저항 : 100kΩ 이상
DC 출력 : 출력 전압 : 2.5V (풀 스케일), 0.25V / 10dB
        출력 저항 : 50Ω
        부하 저항 : 10kΩ 이상

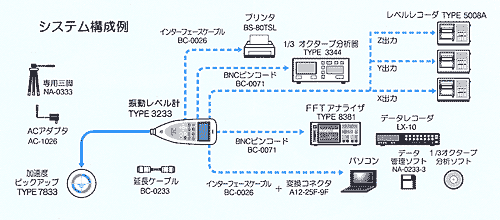

I / O 端子컴퓨터에 의한 진동계의 제어와 데이터 출력
(프린터로 직접 출력)
인터페이스 : RS-232C (비동기)
전원 공급 장치단 3 건전지 4 개 또는 AC 어댑터
배터리 수명 : 알칼리 건전지 약 20 시간
       망간 건전지 약 10 시간
       백라이트 점등시 배터리 수명은 약 1/3
작동 온도 범위 통-10 ~ + 50 ℃ 30 % ~ 90 % RH (비 응축)
치수85 (W) × 220 (H) × 46 (D) mm
무게약 380g (배터리 포함)
구성본체 TYPE 3233
진동 픽업 TYPE 7833 (3 방향)
케이블 3m BC-0233
BNC 핀 코드 BC-0071
AA 배터리
수납 케이스
